SCADA กับ HMI ต่างกันอย่างไร? ควรใช้ระบบไหนควบคุมและ Monitoring

SCADA กับ HMI ต่างกันอย่างไร? HMI คือหน้าจอที่ช่วยให้ Operator ดูสถานะและโต้ตอบกับเครื่องจักรหรือ PLC โดยมักอยู่ใกล้เครื่องหรือไลน์ ส่วน SCADA เป็นระบบกำกับดูแลที่รวบรวมข้อมูล alarm และแนวโน้มจากหลาย PLC หรืออุปกรณ์ เพื่อให้ติดตามกระบวนการจากจุดศูนย์กลางได้

HMI และ SCADA อาจเชื่อมต่อกันและบางผลิตภัณฑ์รวมความสามารถทั้งสองไว้ แต่แนวคิดการใช้งานต่างกัน: HMI ตอบโจทย์การปฏิบัติงานเฉพาะเครื่อง ส่วน SCADA ตอบโจทย์การ Monitoring หลายเครื่องหรือหลายพื้นที่ โรงงานอาจเริ่มจาก HMI ก่อน และเพิ่ม SCADA เมื่อจำเป็นต้องดูภาพรวมและเก็บข้อมูลย้อนหลัง

HMI ทำหน้าที่อะไร

HMI ย่อมาจาก Human-Machine Interface เป็นส่วนติดต่อระหว่างคนกับเครื่องจักร โดยอ่านค่าจาก PLC หรือ controller แสดงสถานะ alarm และให้ผู้ใช้ป้อนค่าหรือคำสั่งที่ได้รับอนุญาต ตัวอย่างเช่น เลือกโหมดการทำงาน ดูอุณหภูมิ หรือรับทราบ alarm บนเครื่องบรรจุ

HMI ที่ดีจัดข้อมูลให้ Operator เข้าใจได้ในเวลาจำกัด ปุ่มควบคุมต้องสัมพันธ์กับขั้นตอนจริง แสดงหน่วยและสถานะชัดเจน และไม่ซ่อนเหตุเตือนสำคัญ การอนุญาตคำสั่งต้องควบคุมในระบบจริง ไม่พึ่งเพียงการซ่อนปุ่มในหน้าจอ

SCADA ทำหน้าที่อะไร

SCADA ย่อมาจาก Supervisory Control and Data Acquisition ใช้รวบรวมข้อมูลจาก PLC, RTU หรืออุปกรณ์หลายจุด แสดงหน้าจอภาพรวม alarm และ trend รวมถึงบันทึกประวัติใน historian ตามที่ออกแบบไว้ Operator หรือ Supervisor จึงตรวจสถานะของไลน์และเปรียบเทียบเหตุการณ์ได้จากศูนย์ควบคุม

SCADA อาจมีคำสั่ง supervisory เช่น ปรับค่า setpoint ที่อนุญาต แต่ logic ควบคุมหน้างานมักอยู่ที่ PLC การแบ่งขอบเขตต้องชัดเจน โดยเฉพาะคำสั่งที่กระทบกระบวนการหรือความปลอดภัย

เปรียบเทียบ HMI กับ SCADA

ตารางนี้เป็นภาพรวม ขอบเขตผลิตภัณฑ์จริงแตกต่างกัน บาง HMI รองรับการเก็บข้อมูลและบาง SCADA มีหน้าจอที่ Operator ใช้ควบคุมเครื่อง จึงควรพิจารณาฟังก์ชันและโครงสร้างที่ต้องการ ไม่ดูชื่อระบบเพียงอย่างเดียว

HMI และ SCADA ทำงานร่วมกันอย่างไร

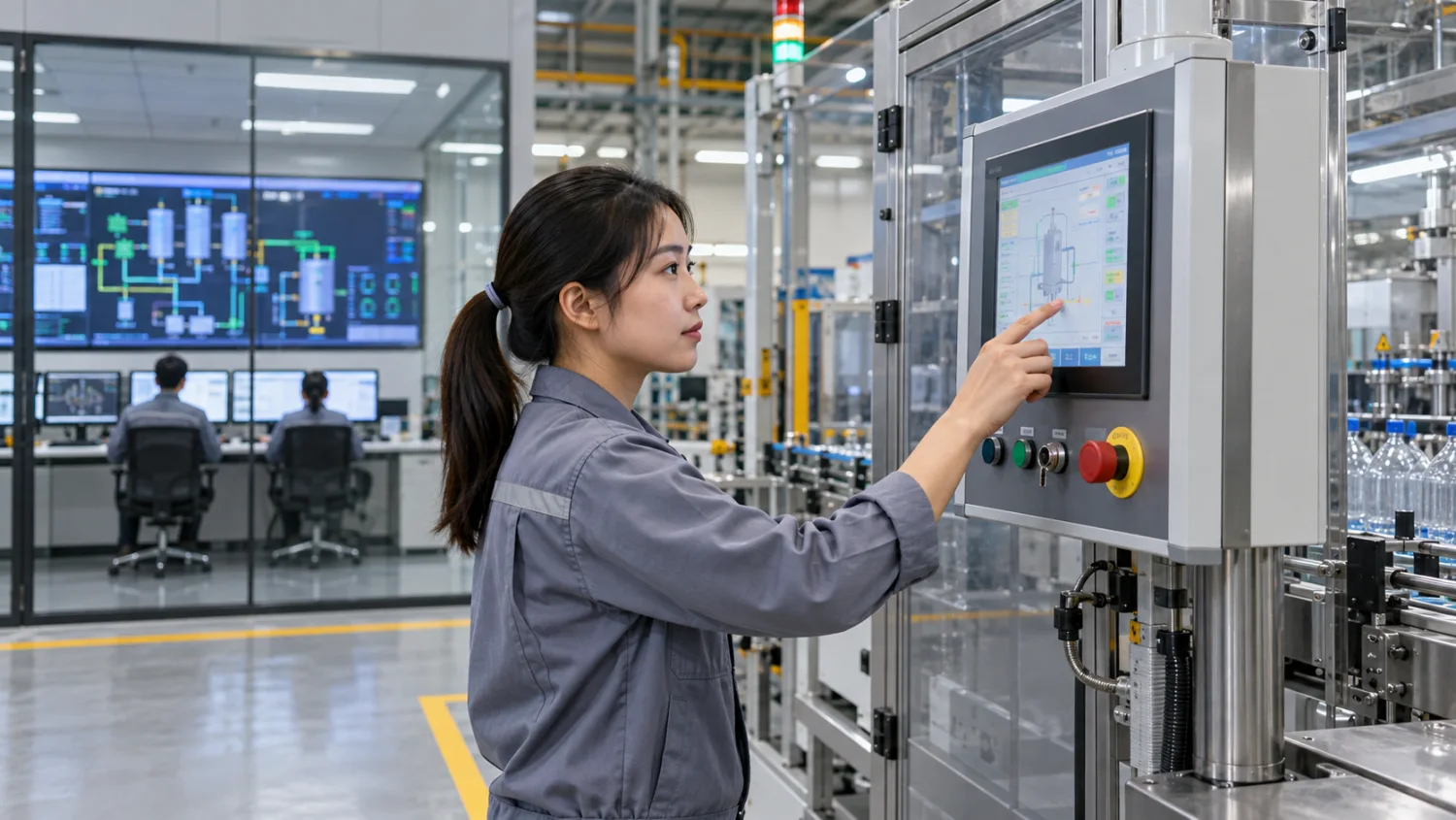

PLC ควบคุมเครื่องจักรและเก็บสถานะสำคัญ HMI อ่านค่าจาก PLC เพื่อให้ Operator ประจำเครื่องดูและสั่งงานตามสิทธิ์ ส่วน SCADA อาจอ่านสถานะจาก PLC ชุดเดียวกันหรือรับข้อมูลผ่าน gateway แล้วรวมกับข้อมูลจุดอื่น เพื่อแสดง alarm และแนวโน้มระดับไลน์หรือโรงงาน

การส่งค่าจาก PLC ไปหลายระบบต้องคำนึงถึงจำนวน connection, protocol, ความถี่อ่านข้อมูล และผลต่อ network/CPU ของ controller ควรกำหนด data map และทดสอบช่วงเวลาผลิตจริง โดยเฉพาะในระบบเดิมที่มีข้อจำกัดด้านการสื่อสาร

ควรใช้ HMI อย่างเดียวเมื่อใด

• ต้องการหน้าจอประจำเครื่องให้ Operator ตรวจสถานะและควบคุมขั้นพื้นฐาน
• มีจำนวนเครื่องไม่มากและติดตามในพื้นที่ได้
• ไม่จำเป็นต้องเก็บประวัติรวมหลายไลน์หรือทำรายงานจากหลายเครื่อง
• ข้อมูลที่ต้องใช้ตอบสนองมีอยู่บน HMI และ PLC แล้ว

เมื่อใดควรเพิ่ม SCADA

• มีหลาย PLC หรือไลน์และต้องการดูรวมในศูนย์ควบคุม
• ต้องการ alarm history และ trend เพื่อวิเคราะห์ปัญหา
• ต้องติดตามสถานะข้ามพื้นที่หรือหลายกะ
• ต้องรวบรวมข้อมูลส่งต่อ MES หรือ Dashboard ระดับโรงงาน
• ต้องกำหนดผู้ใช้หลายบทบาทและเก็บบันทึกกิจกรรม

การเพิ่ม SCADA ควรมี use case ชัด เช่น ลดเวลาหาข้อมูลเหตุหยุด หรือทำรายงานข้ามไลน์ ประเมิน server, license, historian, redundancy, network และคนดูแลหลังติดตั้งด้วย

ข้อควรคำนึงด้าน UX และความปลอดภัย

ไม่ว่าระบบจะเรียกว่า HMI หรือ SCADA หน้าจอต้องสอดคล้องกับงานและความเสี่ยง ผู้ใช้ควรเห็นแหล่งที่มาของข้อมูล เวลาอัปเดต และสถานะการสื่อสาร หากข้อมูลค้างหรือขาด ระบบควรแสดงให้ทราบ ไม่แสดงค่าล่าสุดเสมือนเป็นค่าปัจจุบัน

• แยกสิทธิ์ดูข้อมูล รับทราบ alarm และส่งคำสั่ง
• ยืนยันคำสั่งที่มีผลสำคัญตามนโยบายโรงงาน
• ไม่เปิดการควบคุมระยะไกลโดยไม่มีการยืนยันตัวตนและการติดตาม
• บันทึกการแก้ setpoint และ configuration ตามความจำเป็น
• ให้ทีม OT ประเมินการเชื่อม IT/Cloud และผลต่อการผลิต

สรุป

HMI เป็นหน้าจอสำหรับผู้ปฏิบัติงานโต้ตอบกับเครื่องจักร ส่วน SCADA รวบรวมข้อมูล alarm และแนวโน้มจากหลายอุปกรณ์เพื่อ Monitoring ในภาพรวม ทั้งสองระบบทำงานร่วมกับ PLC ได้ และบางผลิตภัณฑ์อาจรวมความสามารถไว้ด้วยกัน เลือกจากจำนวนเครื่อง ข้อมูลย้อนหลัง ผู้ใช้ และกรณีใช้งานจริง พร้อมวางสิทธิ์และความปลอดภัยตั้งแต่ต้น
